項目名稱：盾安空調制冷配件生產
項目地址：諸暨店口工業園
項目類型：流水線檢測隔音房
工程工期：10天
案例簡介：廠內噪聲情況復雜，聲源多、分布廣且設備噪聲級高。廠內噪聲在70-85dB(A)之間，設立測試房后，在測試房內本底噪聲在45-50dB(A)，隔聲量不低于30dB(A)
一、項目設計名稱
制冷配件三工廠生產線產品測試隔音房。
二、隔音房用途
產品測試檢查。
三、項目設計基本要求
1、隔音房聲學指標：
(1)、符合國家相關標準要求;
(2)、外部噪音在70-75dB(A)時，隔音房內背景噪音應在40-50dB(A)(加權A等級位);
2、隔音房物理指標：
型號1：外形尺寸：3400×1900×2700(長/寬/高);數量：4個;
型號2：外形尺寸：3400×2200×2700(長/寬/高);數量：2個;
3、主要配件：
(1)、隔聲門;
(2)、隔聲窗;
(3)、產品消聲器;
四、隔音房運行條件
1、隔音房安裝在實驗區域，在實驗區域正常工作情況下(周圍無異常干擾：如無沖擊、砸地、打樁等);
2、環境噪聲70-75dB(A)。
五、設計思路及方法選擇
根據用戶的要求，本隔音房室的技術要求：即環境噪聲70-75dB(A)時，隔音房內本底噪聲要確保在45-50dB(A)。這就意味著隔音房的插入損失必須≥25 dB(A)?？紤]到工程制造誤差，可取5dB(A)的設計容錯值，即隔音房的插入損失≥30dB(A).根據一般的經驗和工程制造工藝，單層隔聲罩的插入損失一般可以達到30-40dB(A)，因此，一般單層隔聲房形式即可達到30dB(A)的設計指標。
六、設計措施之要點
1.隔音房隔聲量及整體結構的確定
根據上述分析，隔音房的聲學指標為：隔音房外環境噪聲70-75dB(A)時，隔音房內本底噪聲在40-50dB(A)，隔音房的要求隔聲量可根據下式計算：
R隔=室外環境聲壓級-室內聲壓級
=(70-75)-(40-50)
=25~30dB(A)
考慮到隔音房的隔聲量安全裕度，并考慮到加工過程中不可避免地會有孔隙漏聲和固體隔絕不良等因素，實際隔聲量定為30dB(A)。
根據這個目標值確定隔聲材料和結構形式，根據一般的經驗和工程制造工藝，單層隔聲罩板的插入損失一般可以達到30-40dB(A)，因此，一般單層隔聲房形式即可達到30dB(A)的設計指標。
2.隔音房結構設計
(1)、隔聲板結構設計：根據上述整體設計思路，本隔音房采用單層隔音房隔聲結構，即采用80mm厚吸隔聲板結構，采用隔聲層+阻尼隔聲層+吸聲層的三層復合結構;整體圍護結構厚度為80mm，其理論設計隔聲量可達30dB(A)以上，其整體結構合理，保證整體結構在各個頻段隔聲量合理分配，確保隔音房內環境噪聲達到設計技術要求。尤其是在500Hz以下的低頻率段，其隔聲量較常規結構更高，體現其優越性。
(2)、隔聲門設計：
采用800*2000的單開隔聲門，其隔聲量可達35-40dB(A)左右。
(3)、產品出入口消聲系統：
因隔聲房用在生產線上，其流水線穿越隔音房，因此在兩個側面上要留有產品出入口，隔音房的隔音量也因此而受到大幅度的削弱，根據理論計算，在隔聲板上，若有占總面積1%的孔洞，則隔聲板的隔聲量不會超過20dB(A)。因此，為了堵絕產品出入口對隔聲的影響，在產品出入口上加裝產品出入消聲器，增加隔聲房的隔聲量;
(4)、通風系統設計：
因隔音房兩側面有產品輸送帶出入口，可起到臨時通風換氣的通道，因此不必另設通風換氣系統。
(5)、其他附屬設施
[1]、進出隔音房的電線電纜等管線，在穿越隔聲罩時都要作好密封和減振措施，防止出現聲橋現象，降低隔音房的隔聲能力。
[2]、在室內安裝照明設施。根據一般規定，可安裝2支40W節能燈，滿足室內照明需求。
[3]、在隔音房兩側面(產品出入口消聲器上方)隔聲板上分別安裝隔聲窗，有利觀察工作情況。隔聲窗的組合隔聲量大于35dB(A)。
七、隔音房其他設計
1、隔聲板表面處理方式：靜電噴塑處理。
2、隔音房外觀顏色：根據客戶要求確定。

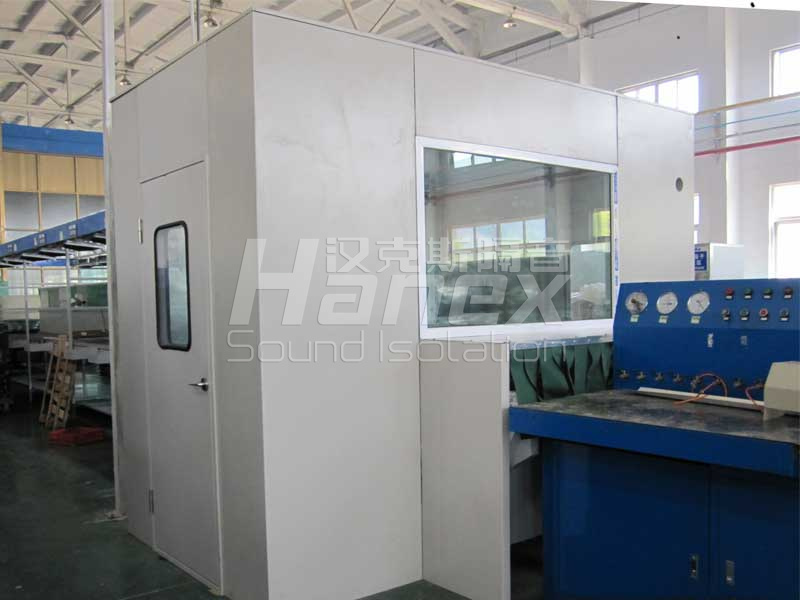

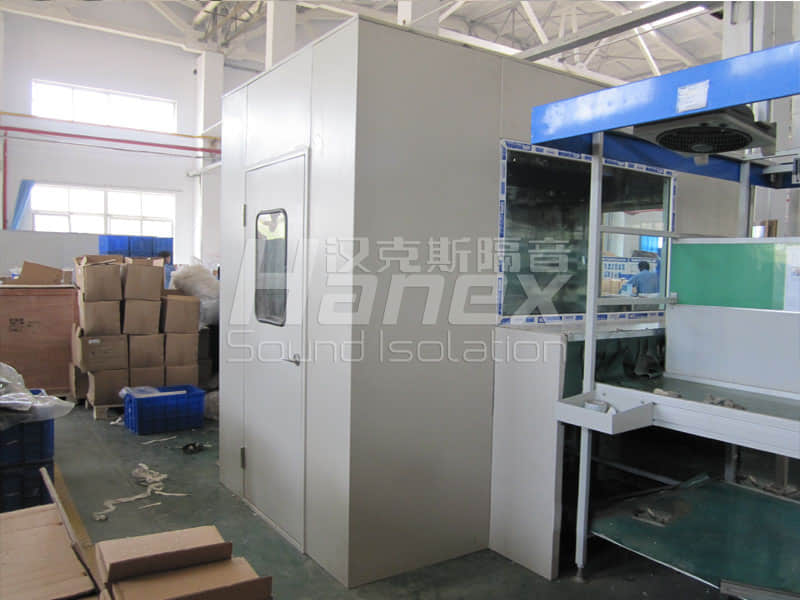

盾安空調制冷配件流水線檢測隔音房圖片
