一、項目概況
1.1 項目背景

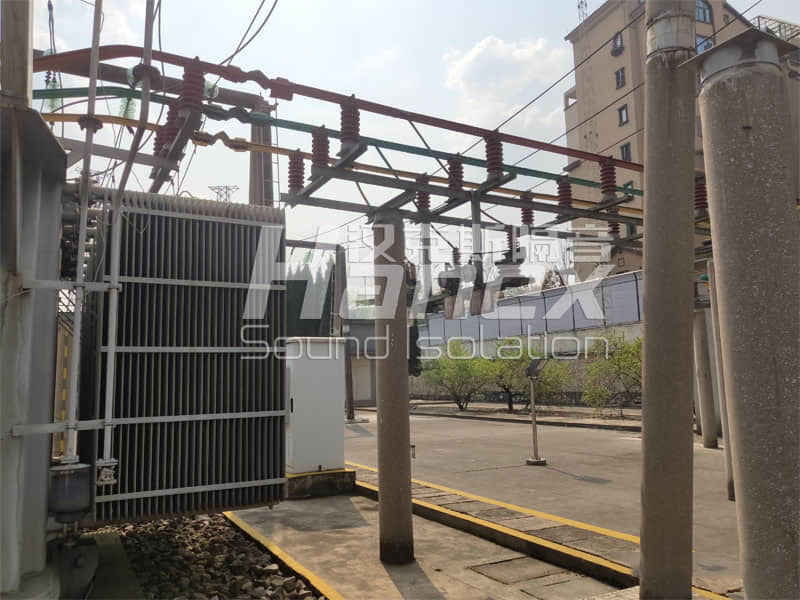

隸屬遵義南方電網的變電站，由于近年廠界附近建起居民小區，變電站內的兩組大型變壓器在運行產生的噪聲對附近居民生活造成影響，電網領導出于控制噪聲，減小對居民的影響，營造良好的社區環境，結合國家的相關規范要求。決定采取措施，對變電站進行噪聲治理。
1.2 現場噪聲實測數據
變壓器邊1米1-8個測點噪聲分別為60.8分貝、57分貝、65分貝、64.6分貝、59.2分貝、64.2分貝、62.4分貝、67.5分貝。
廠界邊9-15測點噪聲分別是52.6分貝、46.3分貝(房屋阻擋)、52.7分貝、46分貝、49.9分貝、46.5分貝、45.6分貝。
二、治理目標的定位
根根據要求廠界可參考《工業企業廠界環境噪聲排放標準》表中1類標準，即晝間55dB(A)夜間45dB(A)”的限值。
三、噪聲控制方案
根據現場噪聲源值大小、頻譜、噪聲源與附近居民樓位置關系、設備通風散熱要求等因素，結合我們漢克斯隔音以往同類型項目分析，設計對該變電站采用2道U型屏障的方式進行降噪處理。
漢克斯聲屏障優點：
漢克斯隔音房采用可拆卸式、構件模塊化，可快速安裝拆卸，如一模塊發生損壞可快速替換。
1 、隔聲量大
2 、耐候耐久性：產品具有耐水性、耐熱性、抗紫外線、不會因雨水溫度變化引起降低性能或品質異常。
3 、隔音板美觀：可選擇多種色彩和造型進行組合，與周圍環境協調一致。
4 、隔音板經濟：裝配式施工，提高工作效率，縮短施工時間，可節省施工費用。
5 、隔音板方便：與其它制品并行安裝，易維修，更新方便。
6 、隔音板安全：吸聲板兩端連接固定，防止二次損傷，造成人員、財產損失。
7 、隔音板輕便：吸音板系列產品具有自重輕特點，可減輕承重負荷，降低結構造價。
8 、隔音板防火：采用超細玻璃棉，由于其熔點高，不可燃，完全滿足環保和防火規范的要求，防火等達A 級。
9 、高強度：結合我國各地區不同的氣候條件，在結構設計時充分考慮風荷載。采用1.2mm 鍍鋅板，通過數控設備，壓制凹槽以增加強度，使產品抗10-12 級臺風，抗壓300kg/m2。
11 、隔音板耐用：不易腐蝕、不變型、吸聲、隔聲效果不降低。
5.1項目內容

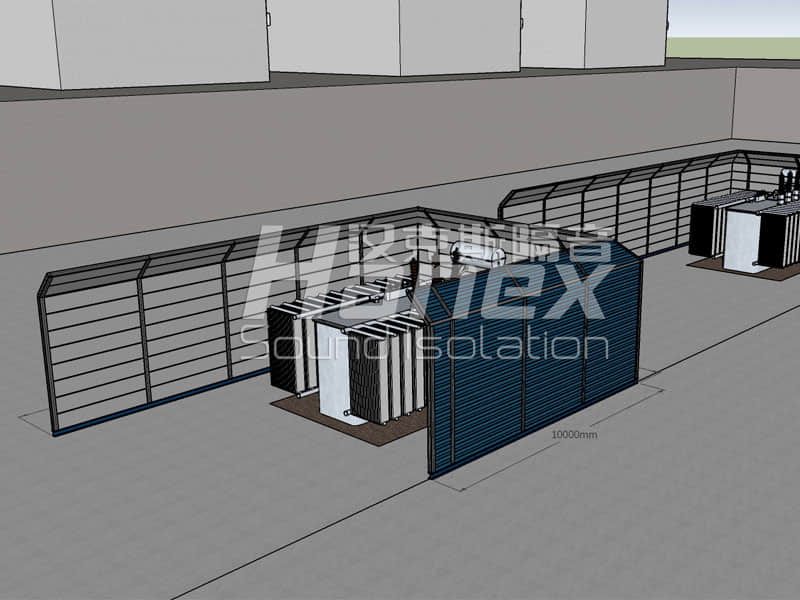

經技術人員現場勘測討論，根據以往的經驗，結合屏障隔聲原理，本項目初步設想是設立兩道U型屏障對2臺設備分別進行隔音圍護，如上圖所示，分別是：
屏障一：設立U型(10+10.3+15.26)，高5米的聲屏障，對設備進行隔音圍護;
屏障二：設立U型(11.5+10.3+21.27)，高5米的聲屏障，對設備進行隔音圍護;
由于一側居民樓分布較廣，且距離設備較近，該側屏障需要加長，所以屏障整體為非對稱的U型屏障。
2)聲屏障采用鋼結構支撐，底部一圈圈梁采用150H鋼焊接而成，與水泥地面使用螺栓連接，圈梁要求整體水平。立柱與圈梁采用柱腳板螺栓連接，采用125H鋼，每根立柱長5米。頂部的1米部分向內45°偏折，可減小噪聲對高層的影響。
3)為增強屏障整體抗風性，在屏障的兩個自由端，增加斜撐。斜撐的地面部分采用100H鋼，100H鋼的一端與屏障圈梁焊接，另一端與現場固定物連接。斜撐的支撐部分采用方鋼，支撐于屏障立柱上。
4)屏障板采用100mm厚的復合結構，由1.2mm鋼板+阻尼+45kg/m3玻璃纖維棉+纖維布包裹+龍骨+0.8mm鍍鋅孔板組成，表面板噴塑處理，顏色暫定淺灰RAL7035;
